Световод .Оптоволоконное (световолоконное) освещение

14 октября

Световоды .Особенности технологии

Отсутствие «открытого электричества» и в связи с этим возможность эксплуатации в воде, почве и других средах;
Отсутствие нагрева в месте свечения и UV-лучей;
Возможность передачи большого светового потока по световоду при минимальном диаметре волокна;
Малое потребление энергии (один источник мощностью 150 Вт подсвечивает до 200 м кабеля);
Возможность использования двух типов свечения кабеля — торцевого (end point) и бокового (side glow) — от одного источника света;
Изменение цвета кабеля (до 32 цветов) по заданной программе;
Источник света находится на удалении от места свечения, что облегчает его обслуживание;
Срок эксплуатации кабеля — более 10 лет...

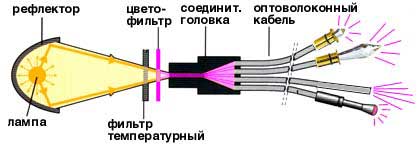

Световод .Принципиальная схема системы оптоволоконного освещения

schema

Основные комплектующие

+ + + =

Источники света (на основе светодиодных ламп) с возможностью выбора цвета;
Кабели бокового свечения диаметром 0,5, 0,75, 0,8, 1,0, 1,25, 1,3, 1,6 см в оплётке;
Кабели для торцевого свечения (передача света от источника до обьекта) диаметром от 0,4 до 1,5 см;
Световоды,оптоволоконные нити (торцевое свечение) в катушках диаметром 0,5, 0,75, 1,0, 1,5, 2,0 и 3,0 мм;
Рассеиватели света из акрилового стекла, хрусталя, стекла и т. д.

Варианты подсоединения кабеля бокового свечения к источнику (side glow)

Вариант подсоединения кабеля световода торцевого свечения к источнику (end point)

endglow1

За последние годы технология Fiber Optic покорила многие страны и используется на самых престижных объектах.

«Агентство А» — эксклюзивный дилер американской компании «Super Vision». Поставляет оборудование и материалы, принимает заказы на изготовление и бесплатно проводит обучение. Часть оборудования и комплектующих производится в России.

Сравнительная таблица освещённости, люкс

Световод илио Оптоволоконный кабель, запитанный от источника света с металлогалоидной лампой HQI 150 Вт при длине оптико-волоконного кабеля 3 м (при длине кабеля 6 м потери составят 10–15 %).

Тип кабеля	Расстояние, м
Тип кабеля	0,3	1,0	2,0
SV25EG	2 883	517	143
SV50EG	4 696	830	241
SV75EG	7 696	1 367	526
SV150EG	9 482	1 692	824

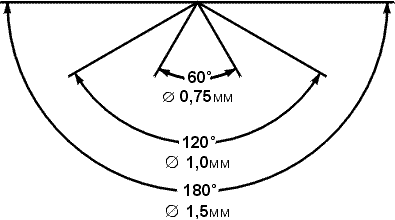

Угол рассеивания светового потока от оптоволоконных нитей в зависимости от диаметра (0,75 мм, 1,0 мм, 1,5 мм)

TablUglo

Сила светового потока от оптико-волоконных нитей в зависимости от диаметра

Диаметр нити, мм	Световой поток	Вмещаемость в головку, нитей
0,5	100%	1 285
0,75	200%	512
1,0	400%	297
1,5	800%	127
2,0	1 600%	71
3,0	3 200%	30

Интенсивность свечения в зависимости от длины световода

Длина	1 м	5 м	10 м	15 м	20 м	30 м
Кабель бокового свечения	100 %	94–95 %	88–90 %	83–85 %	78–80 %	73–75 %

Длина	3 м	6 м	9 м	12 м	18 м	24 м
Кабель торцевого свечения	100 %	87 %	76 %	67 %	55 %	42 %
